一种钵苗插秧机秧箱结构的制作方法

网址:http://www.jyth.cn/xinwen/280.html 日期:2020-11-20 点击率:

秧箱是钵苗插秧机的关键,它与普通毡状苗插秧机相比,其关键难点有钵苗秧盘步进送秧、秧盘返回,秧盘送秧重复定位精度、移箱等。现有的钵苗插秧机作业误差较大,不能精准重复定位,钵苗插秧机及其秧箱结构亟待改进。

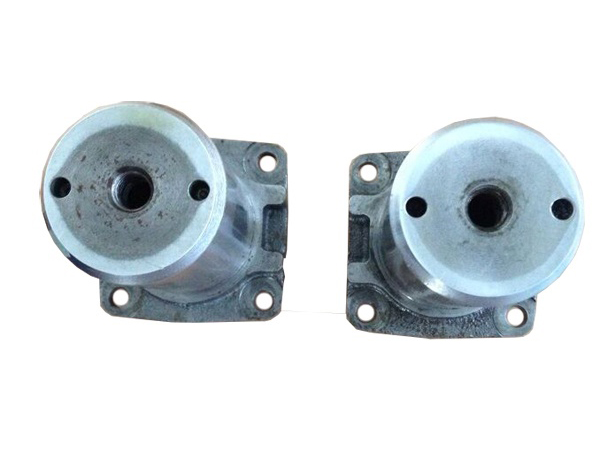

其中,固定导轨座安装在链条箱上,移箱导轨支承座安装在固定导轨座上,移箱导轨支承座上设置有轴承孔,移箱导轨插入移箱导轨支承座的轴承孔内,左、右移箱导轨支架固定在秧箱的两侧面上,秧箱支架下端安装在链条箱的两侧,上端与支架撑板联接,支架撑板与秧箱支架连接在一起,滑轮通过滑轮轴安装在支架撑板上,秧箱的下端固定在移箱导轨上,秧箱的上端设置有连接部。

连接部支承在滑轮上,链轮支架安装在秧箱背面,送秧链条机构安装在链轮支架上,送秧定位机构的两端分别与秧箱左右两侧端面相连,移箱导轨座与秧箱的侧面固定联接,送秧摆杆机构安装在移箱导轨座上,秧盘返回支架安装在秧箱上,秧盘放 置在秧箱上平面秧盘的导槽中,苗斗安装在固定导轨座上。
